La réponse courte : le format inscrit sur la fiche d'un boîtier PC, ATX, micro-ATX ou mini-ITX, désigne la plus grande carte mère qu'il accepte, et rien d'autre. Il commande le nombre de slots d'extension et l'encombrement, mais il ne dit rien du flux d'air : une tour ATX du rayon n'accepte que deux ventilateurs de 120 mm quand un micro-ATX en accepte neuf. Prenez le format pour votre carte mère, choisissez le modèle pour ses emplacements de ventilateurs. Un châssis accepte aussi tous les formats plus petits que celui qu'il annonce : une carte mini-ITX entre dans un boîtier micro-ATX ou ATX, jamais l'inverse. Le nombre de slots va de sept en ATX à quatre sur un compact. Trois lignes de la fiche suffisent : les cartes mères acceptées, la longueur de carte graphique admise et les emplacements de ventilation. Le minimum utile reste une entrée et une sortie, donc deux ventilateurs.
Trois lignes de la fiche suffisent : les cartes mères acceptées, la longueur de carte graphique admise, les emplacements de ventilation.
Que change vraiment le format d'un boîtier PC ?
ATX, micro-ATX et mini-ITX sont d'abord des tailles de carte mère. Un châssis annonce le plus grand format qu'il accueille et prend automatiquement les plus petits : la fiche du darkFlash DK100 aligne ATX, M-ATX et ITX, celle du Cooler Master CMP 520L ATX, Micro-ATX et Mini-ITX.
Le nombre de slots d'extension suit : sept sur le DK100, cinq sur le darkFlash C285MP, quatre sur le compact darkFlash DB330M Mesh.
| Le format | Ce qu'il désigne | Ce qu'il ne garantit pas |
|---|---|---|
| ATX et E-ATX | La plus grande carte mère, sept slots sur les modèles cités ici | Un bon flux d'air : une tour ATX du rayon n'accepte que deux ventilateurs |
| micro-ATX | Une carte plus courte, quatre ou cinq slots ici | Un châssis forcément petit : le plus grand côté d'une moyenne tour micro-ATX du rayon atteint 440 mm |
| mini-ITX | La plus petite carte, acceptée par tous les compacts cités | Un châssis dédié : ces compacts acceptent aussi le micro-ATX |
ATX : de la place pour tout, y compris pour se tromper

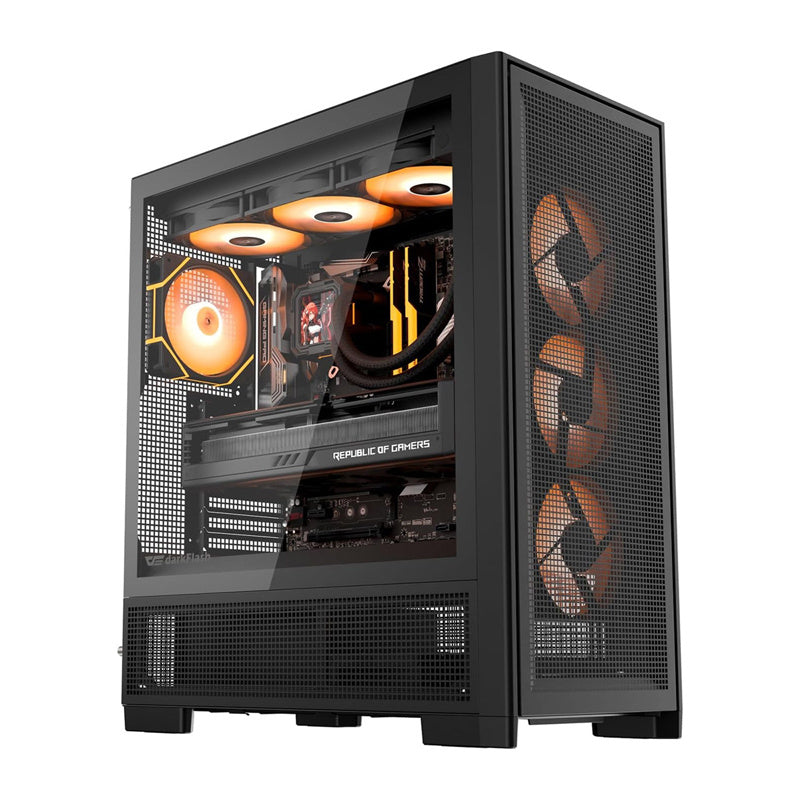

La darkFlash AIRNOVA en est la version extrême : grande tour de 538 x 238 x 464 mm, cartes E-ATX, ATX, M-ATX et ITX, carte graphique jusqu'à 395 mm, ventirad jusqu'à 175 mm, dix emplacements de ventilateurs dont trois fournis en 120 mm, et un radiateur de 420 mm admis à l'avant.
Le CMP 520L joue le moyen-tour classique : 439 x 204 x 463 mm, carte graphique jusqu'à 350 mm, ventirad jusqu'à 161 mm, six emplacements avec un MasterFan Lite déjà monté à l'arrière. Le darkFlash HM1 vise la vitrine, avec un verre incurvé d'une seule pièce annoncé à 3 % de reflets et une carte graphique jusqu'à 380 mm.
Contre-exemple : le darkFlash B351 est un boîtier ATX de 440 x 200 x 395 mm dont la fiche n'annonce que deux emplacements de ventilateurs de 120 mm, et précise que le watercooling n'est pas pris en charge. Être ATX ne rend pas un boîtier ventilé.
Le format micro-ATX, le compromis qui gagne du volume
Le micro-ATX raccourcit la carte mère et, souvent, le châssis avec. Trois modèles du rayon en donnent trois lectures différentes.
- La moyenne tour qui ne renonce à rien. Le darkFlash C285MP mesure 370 x 285 x 440 mm, accepte les cartes M-ATX et ITX sur cinq slots, admet jusqu'à neuf ventilateurs de 120 mm, des radiateurs de 360 mm en haut comme en bas et une carte graphique jusqu'à 410 mm.
- La compacte à canal d'air vertical. Le darkFlash DB330M Mesh tient dans 400 x 218 x 368 mm pour 3,8 kg, façade mesh filtrante et quatre slots PCI. Jusqu'à sept ventilateurs, un watercooling de 240 mm au plafond et un ventirad jusqu'à 180 mm, inhabituel à ce gabarit.
- La mini tour grillagée. Le darkFlash M305 Mesh descend à 325 x 195 x 387 mm en full mesh, avec jusqu'à sept ventilateurs de 120 mm. Une ligne facile à manquer : son alimentation doit être au format M-ATX et ne pas dépasser 160 mm.
Mini-ITX compact : jusqu'où descendre sans rien casser
Première surprise : aucun des boîtiers cités ici n'est réservé au seul mini-ITX. Les compacts annoncent M-ATX et ITX sur la même ligne, les grandes tours ajoutent l'ITX en bas de liste. La question n'est pas de savoir si la carte rentre, mais ce que vous abandonnez en réduisant le châssis.
Le darkFlash C275P résume l'exercice : 333 x 275 x 323 mm, verre trempé panoramique à 270 degrés, jusqu'à sept ventilateurs de 120 mm et deux watercoolings de 240 mm. En échange, la carte graphique s'arrête à 325 mm et le stockage à deux SSD de 2,5 pouces plus un disque dur, contre un disque dur et quatre SSD sur le B351.
Le point le plus souvent oublié reste l'alimentation. Le C275P accepte un bloc jusqu'à 240 mm, en bas ou sur le côté ; le DB330M Mesh s'arrête à 210 mm ; le M305 Mesh réclame un bloc M-ATX de 160 mm au maximum. Trois compacts, trois limites : la ligne à vérifier si vous réutilisez une alimentation.
Comment lire le flux d'air d'un boîtier sur la fiche ?
Un flux d'air, c'est de l'air frais qui entre, traverse les composants et ressort ailleurs. Deux éléments le décident sur une fiche : les ouvertures du châssis et la liste des emplacements de ventilateurs. Le format de la carte mère n'y figure pas.
- La façade grillagée fait entrer et filtre. Celle du CMP 520L est décrite comme un mesh asymétrique faisant office de filtre à poussière, celle du M305 Mesh comme une façade full mesh.
- Le trajet compte autant que le débit. La fiche du DB330M Mesh parle d'un canal d'air vertical : la disposition des emplacements crée une circulation naturelle de bas en haut.
- Les filtres se comptent aussi. L'AIRNOVA annonce quatre filtres en nylon dense à clips magnétiques retenant jusqu'à 98 % des contaminants. Yumi, 5,1 kg de poils voyageurs, y voit une atteinte personnelle.
- Le verre n'est pas une entrée d'air. Le C285MP, vitré des deux côtés, reste très bien ventilé : tout se joue dessus, dessous et à l'arrière.
Ventilateurs de 120 mm : combien en mettre, et lesquels
Le 120 mm est le dénominateur commun de tous ces boîtiers : chaque fiche compte ses emplacements dans cette taille. Restent deux chiffres à regarder sur le ventilateur, le débit et la pression statique.
- Brasser l'air d'un boîtier ouvert. Le darkFlash CL12 annonce 52,46 CFM à 1200 tr/min pour 25,52 dBA au maximum, connecteur 4 broches et éclairage LED fixe.
- Être piloté par la carte mère. Le darkFlash DR08 tourne de 800 à 1600 tr/min selon la charge, avec 59,1 CFM, 1,73 mm H2O de pression statique et 30 dBA au maximum. Le pack de trois DR08 équipe une façade d'un coup.
- Pousser l'air à travers un radiateur. Le Cooler Master SickleFlow Edge 120 ARGB monte à 2500 tr/min, pour 120 m3/h annoncés soit 70,7 CFM, 3,61 mmH2O et 32,8 dB(A) au maximum.
Dernier réflexe : vérifiez ce que le boîtier apporte déjà. L'AIRNOVA arrive avec trois ventilateurs de 120 mm, le CMP 520L avec son MasterFan Lite, tandis que le DK100, le C285MP et le C275P arrivent sans aucun ventilateur.
Quel boîtier PC choisir selon votre configuration
Six modèles couvrent l'essentiel. Les valeurs sont celles des fiches.
| Boîtier | Cartes mères acceptées | Carte graphique max | Ventilation annoncée |
|---|---|---|---|
 darkFlash AIRNOVA
|
E-ATX, ATX, M-ATX, ITX | 395 mm | 10 emplacements, 3 x 120 mm fournis |
 Cooler Master CMP 520L
|
ATX, Micro-ATX, Mini-ITX | 350 mm | 6 emplacements, MasterFan Lite fourni |
 darkFlash HM1
|
ATX, M-ATX, ITX | 380 mm | Jusqu'à 7 x 120 mm, aucun fourni |
 darkFlash C285MP
|
M-ATX, ITX | 410 mm | Jusqu'à 9 x 120 mm, aucun fourni |
 darkFlash DB330M Mesh
|
M-ATX, ITX | 305 mm | Jusqu'à 7, aucun fourni |
 darkFlash C275P
|
M-ATX, ITX | 325 mm | Jusqu'à 7 x 120 mm, aucun fourni |
Carte mère ATX : l'AIRNOVA pour les configurations gourmandes, le CMP 520L pour un montage classique. Carte micro-ATX ou mini-ITX : le C285MP garde toutes les options de refroidissement, le DB330M Mesh et le C275P gagnent de la place.
Le quiz du jour
Trois questions, un boîtier à la clé
Un boîtier ATX est-il forcément bien ventilé ?
Le format annonce la plus grande carte mère acceptée, rien d'autre : le B351, pourtant ATX, n'accepte que deux ventilateurs de 120 mm.
Combien de ventilateurs de 120 mm le C285MP, boîtier micro-ATX, peut-il recevoir ?
Jusqu'à neuf, plus deux radiateurs de 360 mm : la preuve qu'un micro-ATX peut ventiler mieux qu'une tour ATX.
Et votre future configuration, elle ressemble à quoi ?
Voyez grand. La darkFlash AIRNOVA avale une carte graphique de 395 mm et dix ventilateurs dont trois fournis ; le reste du rayon est dans Boîtiers PC.
Le moyen-tour sûr. Le Cooler Master CMP 520L arrive avec un ventilateur monté et une façade mesh qui filtre ; ajoutez un pack de trois DR08 pour équiper la façade, et la collection darkFlash a le reste.
Compact mais ventilé. Le darkFlash C275P loge jusqu'à sept ventilateurs dans 33 cm de haut, le DB330M Mesh ajoute une façade mesh filtrante ; complétez au rayon Refroidissement PC.
Les questions qu'on me pose
Quelle différence entre un boîtier ATX, micro-ATX et mini-ITX ?
Le format indique la plus grande carte mère que le châssis accepte, et il prend toujours les plus petites : la fiche du darkFlash DK100 aligne ATX, M-ATX et ITX, celle du Cooler Master CMP 520L ATX, Micro-ATX et Mini-ITX. Un châssis annoncé M-ATX, comme le darkFlash C285MP, s'arrête aux cartes M-ATX et ITX. Le nombre de slots suit : 7 sur le DK100, 5 sur le C285MP, 4 sur le DB330M Mesh.
Un boîtier micro-ATX refroidit-il moins bien qu'un boîtier ATX ?
Pas forcément. Le darkFlash B351 est un boîtier ATX qui n'accepte que deux ventilateurs de 120 mm, et sa fiche indique que le watercooling n'est pas pris en charge. Le darkFlash C285MP, en micro-ATX, en accepte jusqu'à neuf et deux radiateurs de 360 mm. Comptez les emplacements, pas les lettres du format.
Combien de ventilateurs de 120 mm faut-il dans un boîtier PC ?
Lisez le nombre d'emplacements sur la fiche : trois sur le darkFlash DK100, jusqu'à sept sur le M305 Mesh, jusqu'à dix sur l'AIRNOVA dont trois sont fournis. Le minimum utile reste une entrée et une sortie, donc deux ventilateurs. Beaucoup de boîtiers du rayon arrivent sans aucun ventilateur, et leur fiche le dit.
Une carte mère mini-ITX entre-t-elle dans un boîtier micro-ATX ?
Oui. Les compacts cités ici annoncent M-ATX et ITX sur la même ligne : le darkFlash C275P, le DB330M Mesh et le M305 Mesh acceptent les deux. Une carte ITX entre aussi dans une grande tour comme l'AIRNOVA. L'inverse est faux : une carte ATX n'entre pas dans un châssis annoncé M-ATX et ITX.
Façade grillagée ou façade en verre, laquelle choisir ?
La façade grillagée fait entrer l'air et filtre en même temps : celle du Cooler Master CMP 520L est décrite comme un mesh asymétrique faisant office de filtre, l'AIRNOVA annonce quatre filtres en nylon qui retiennent jusqu'à 98 % des contaminants. Une façade vitrée n'interdit rien, mais l'air doit entrer ailleurs : vérifiez la ligne des emplacements.
