Choisir un graveur laser : puissance, matériaux et sécurité

La réponse courte : la puissance ne dit pas grand-chose tant qu'on ignore la longueur d'onde. Une diode bleue de 40 W ne marquera jamais un aluminium brut, qu'un laser fibre de 20 W grave en une passe. Pour choisir un graveur laser, commencez donc par lister vos matériaux, puis prenez la source qui les absorbe, et seulement ensuite la puissance qui va avec. La diode bleue, 450 à 455 nm, absorbe le bois, le carton et l'acrylique noir ; la fibre, à 1064 nm, marque les métaux, y compris nus ; le CO2, à 10 600 nm, coupe l'acrylique transparent et travaille le verre et la pierre. Une machine ouverte est un laser de classe 4, au faisceau accessible ; une machine fermée à verrouillage de capot passe en classe 1. Les lunettes de protection sont spécifiques à une longueur d'onde : celles prévues pour une diode bleue ne protègent pas d'un laser fibre, invisible.

Voici le tableau matériau vers puissance, la liste courte de ce qu'on ne grave jamais, et la partie sécurité, qui est celle que tout le monde saute.

Que veut dire « 20 W » sur un graveur laser ?

La seule valeur utile est la puissance optique, celle qui sort du module et arrive sur la matière. Certains vendeurs annoncent la puissance électrique consommée par le bloc, deux à trois fois supérieure. Un module honnête indique sa puissance optique, sa longueur d'onde et la taille de son point focal.

Ce point focal compte autant que les watts. Le LaserPecker LP2 Plus Safeguard concentre son faisceau sur 0,06 par 0,08 mm en diode, quand la source fibre du xTool F1 Ultra descend à 0,03 par 0,03 mm. À énergie égale, un spot deux fois plus petit dépose quatre fois plus de densité de puissance : il grave plus fin et plus vite.

Troisième variable, la vitesse : l'énergie reçue dépend de la puissance divisée par la vitesse de passage. C'est pour cela qu'un tableau de réglages n'est jamais transposable d'une machine à l'autre sans essai.

Diode, fibre, CO2 : trois sources, trois métiers

Un laser ne chauffe que ce qui absorbe sa longueur d'onde. Tout le reste du raisonnement en découle.

• La diode bleue, 450 à 455 nm. Absorbée par les matières sombres et organiques : bois, contreplaqué, cuir, carton, tissu, ardoise, acrylique noir. C'est la source la plus répandue et la moins chère.
• La fibre, 1064 nm. Marque les métaux, y compris nus, et beaucoup de plastiques techniques. En revanche elle ne fait presque rien sur le bois clair.
• Le CO2, 10 600 nm. Coupe l'acrylique transparent, que la diode traverse sans le voir, et travaille le verre et la pierre. C'est la source des grands formats.

Certaines machines embarquent deux sources pour couvrir deux métiers. Le xTool F1 Ultra associe une fibre de 20 W et une diode de 20 W sur une surface de 220 par 220 mm, avec une vitesse annoncée jusqu'à 10 000 mm/s : le bois le matin, l'inox l'après-midi, sans changer d'appareil.

Matériau, source et puissance conseillée

Deux exemples chiffrés pour situer les paliers. Le LaserPecker LP2 Plus Safeguard, diode de 10 W, annonce du contreplaqué de 6 mm en une passe et de 8 mm en deux. Le LaserPecker LX2, diode de 40 W sur 500 par 305 mm, annonce du merisier jusqu'à 22 mm et de l'acrylique noir jusqu'à 20 mm en une seule passe. Quatre fois plus de puissance pour trois à quatre fois plus d'épaisseur, et sur deux bois différents : une annonce de découpe ne vaut que pour le matériau cité.

Ce qu'on ne grave jamais

Cette liste n'est pas une précaution de rédaction, c'est une question de santé et de matériel.

• Le PVC et tout ce qui en contient, y compris le vinyle adhésif et le simili cuir bon marché. La combustion libère du chlore, qui donne de l'acide chlorhydrique au contact de l'humidité : irritant sévère pour les voies respiratoires, et corrosif pour les rails et l'optique de la machine.
• Le polycarbonate, qui jaunit, fond et dégage sans jamais se couper proprement.
• L'ABS, qui fond au lieu de se vaporiser et libère des composés dont on se passe.
• Le PTFE, la fibre de carbone et les mousses polyuréthane, pour les mêmes raisons.
• Tout matériau ignifugé et tout plastique dont vous ignorez la composition exacte.

La règle pratique tient en une phrase : en cas de doute sur un plastique, on ne grave pas. Les matières que l'on connaît en impression 3D sont un bon repère par la négative, et le comparatif des filaments rappelle lesquelles sont des ABS ou des polycarbonates déguisés sous un nom commercial.

Un graveur laser ouvert est-il dangereux ?

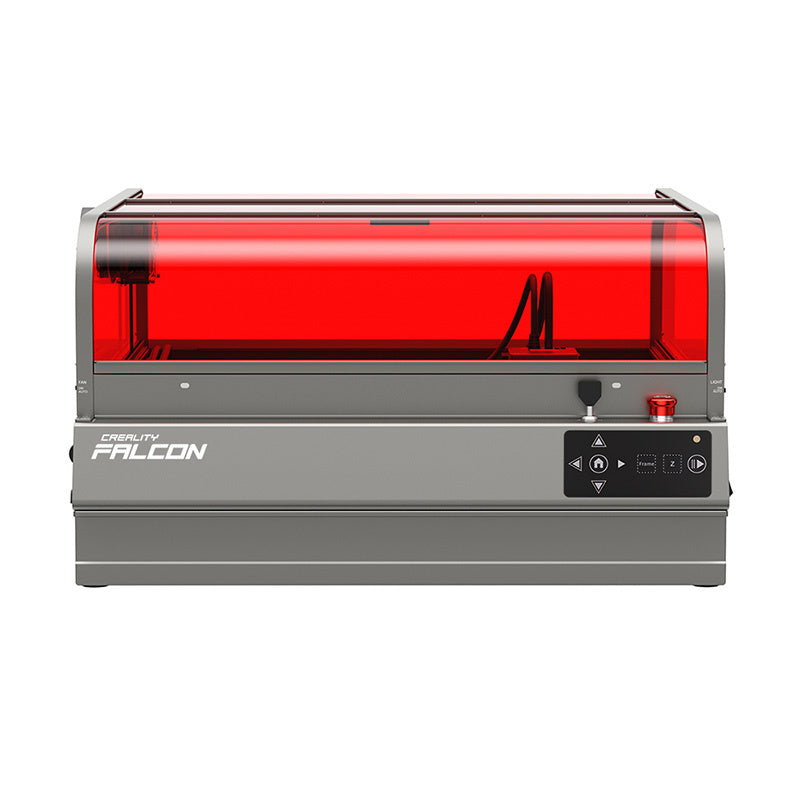

Une machine ouverte est un laser de classe 4 : le faisceau est accessible, y compris par réflexion sur une pièce brillante, et il peut brûler la rétine plus vite que le réflexe de clignement. Une machine fermée à verrouillage de capot est de classe 1, ce qui signifie que le faisceau reste inaccessible en usage normal. La Creality Falcon 2 Pro S 22 W, diode de 455 nm sur 355 par 390 mm, est classée 1 FDA pour cette raison.

Vient ensuite le point que presque personne ne vérifie : des lunettes de protection sont spécifiques à une longueur d'onde. Les lunettes orange livrées avec une diode bleue filtrent autour de 450 nm et ne protègent absolument pas d'un laser fibre à 1064 nm, qui est en plus invisible. Une monture sérieuse porte gravées sa plage de longueurs d'onde et sa densité optique, notée OD suivi d'un chiffre. Sans ces deux inscriptions, ce sont des lunettes de soleil.

Les protections varient beaucoup d'un modèle à l'autre. Les Longer Ray5 mini 2,5 W et Ray5 mini 3,5 W, machines ouvertes de bureau sur 130 par 140 mm, sont livrées avec des lunettes, un écran acrylique, un capot de module et un bouton d'arrêt d'urgence. Le LaserPecker LX2 ajoute un capot opaque, un capteur de flamme, un verrou à clé et un extincteur intégré. Ce dernier détail dit tout : le feu est le risque numéro un, avant l'œil.

Trois règles complètent l'équipement. On ne laisse jamais une machine tourner sans surveillance, y compris pour une gravure de dix minutes. On garde un extincteur ou un couvercle anti-feu à portée de main. Et on tient la pièce fermée aux enfants et aux animaux : un chat de 5,1 kg considère toute surface plane et tiède comme un lit, et je parle d'expérience.

La fumée de gravure laser est-elle nocive ?

Toute gravure vaporise de la matière. Il en sort des particules ultrafines et des composés organiques volatils, de quoi saturer une pièce en une demi-heure. L'odeur de bois brûlé est agréable, ce qu'elle transporte l'est moins.

Deux stratégies existent. La première, la meilleure quand elle est possible, extrait vers l'extérieur par une gaine et une sortie de fenêtre. La seconde filtre en circuit fermé, avec un préfiltre, un étage à haute efficacité et un étage de charbon actif. L'absorbeur de fumée LaserPecker illustre cette catégorie : gaines de 60 mm de diamètre sur 1,5 m, jeu de filtres donné pour trois à six mois, et 50 à 67 dB.

Un point à connaître sur le charbon actif : il ne prévient pas quand il est saturé. Il cesse simplement de retenir, sans changer d'aspect ni faire varier le débit. D'où l'intérêt de tenir un calendrier de remplacement plutôt que d'attendre un signe. Et dans tous les cas, on ventile la pièce, filtration ou pas. Pour décoder une fiche technique avant l'achat, la méthode est la même que pour n'importe quel appareil : l'article sur la façon de lire une fiche produit vaut aussi ici.

Les questions qu'on me pose

Quelle puissance faut-il pour graver du bois ?
Deux à cinq watts optiques suffisent largement pour graver du bois clair ou du contreplaqué. La puissance devient décisive pour la découpe : une diode de dix watts traverse six millimètres de contreplaqué en une passe, et il faut monter vers quarante watts pour couper des épaisseurs de un à deux centimètres d'un seul coup.

Un laser diode de 20 W peut-il graver du métal ?

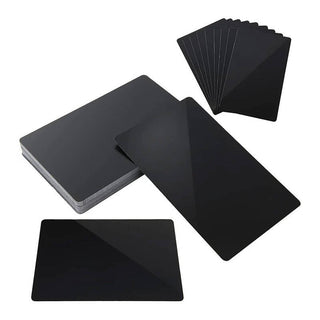

Sur de l'acier inoxydable ou de l'aluminium anodisé, oui, avec un marquage par oxydation ou par retrait de la couche colorée. Sur de l'aluminium nu, du laiton ou du cuivre, non : ces métaux réfléchissent le faisceau bleu. Il faut alors une source fibre à 1064 nm, seule capable de les marquer proprement.

Les lunettes fournies avec la machine suffisent-elles ?
Uniquement pour la longueur d'onde de cette machine. Des lunettes prévues pour une diode à 450 nm n'offrent aucune protection contre un laser fibre à 1064 nm, qui est invisible. Vérifiez que la plage de longueurs d'onde et la densité optique sont gravées sur la monture, et changez de lunettes en changeant de source.

Pourquoi ne faut-il jamais graver du PVC ?
Parce que sa combustion libère du chlore, qui forme de l'acide chlorhydrique au contact de l'humidité de l'air. C'est un irritant respiratoire sévère, et le gaz corrode les rails, l'optique et l'électronique de la machine. Le vinyle adhésif et beaucoup de simili cuirs bon marché en contiennent.

Faut-il obligatoirement une extraction de fumée ?
Oui, sous une forme ou une autre. Soit une extraction vers l'extérieur par une gaine et une sortie de fenêtre, soit un caisson de filtration à préfiltre, filtre haute efficacité et charbon actif. Le charbon sature sans prévenir : notez la date de mise en service et respectez la périodicité annoncée.
