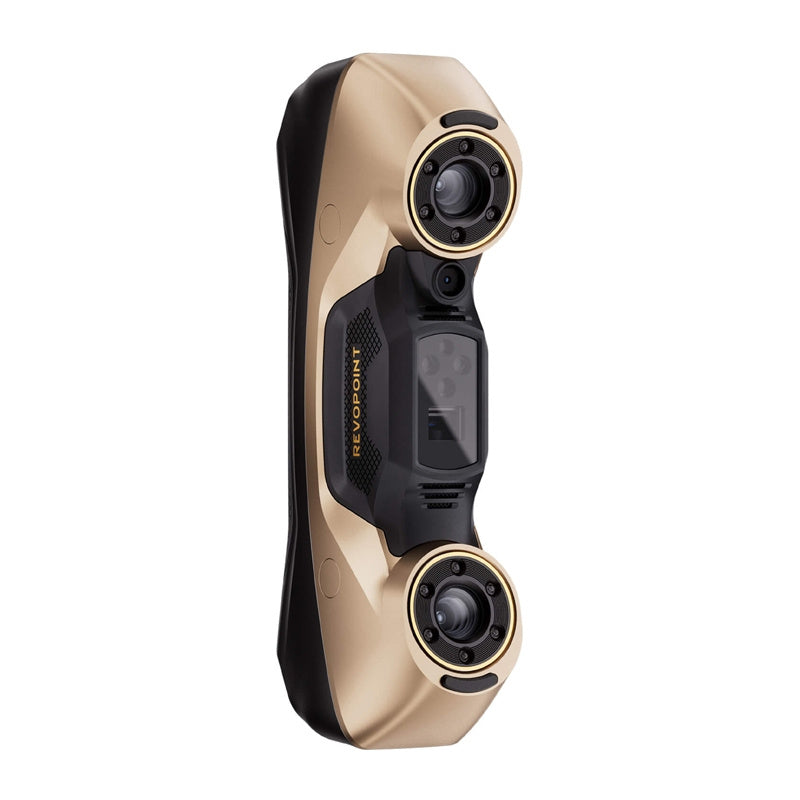

1/4Un appareil de qualité industrielle qui mesure autant qu'il numérise : la justesse descend à 0,015 mm et se vérifie sur le poste de travail, en un clic, grâce à une plaque à sphères de référence. Jusqu'à quatre-vingt-dix images par seconde et trois millions de points captés chaque seconde, même sous cent mille lux. La liaison Wi-Fi 6 libère l'opérateur du câble et diffuse le scan sur plusieurs écrans à la fois.
Moi, Mr Yumi, j'exige un contrôle qualité de ma gamelle. Elle me paraît nettement plus petite depuis mardi. Cette machine repère des écarts invisibles à l'œil nu, elle tranchera. Je veux le rapport imprimé avant le dîner.
Garantie légale de conformité de 2 ans, SAV basé en France. Retours sous 30 jours, satisfait ou remboursé : frais de retour à la charge du client, sauf produit défectueux ou erreur de notre part. Remboursement sous 3 jours ouvrés après réception du retour.
Revopoint conçoit des produits high-tech au rapport qualité-prix soigné. Tous nos produits Revopoint sont neufs et 100 % officiels.
Comment vérifier la justesse de l'appareil ?
La plaque de calibration à sphères fournie permet, en un clic, de mesurer les distances entre les centres des sphères et de les comparer aux valeurs de référence.
Quelle justesse le scanner atteint-il ?
Jusqu'à 0,015 mm sur une image unique, avec une justesse volumétrique de 0,015 mm + 0,04 mm par mètre de longueur d'objet.
Combien de modes de scan propose-t-il ?
Cinq : haute vitesse avec 34 lignes croisées, détails avec 15 lignes parallèles, ligne unique pour les trous profonds, lumière structurée plein champ et plateau tournant automatique.
Peut-on l'utiliser en atelier très éclairé ?
Oui, le mode laser multiligne fonctionne dans des conditions d'éclairage allant jusqu'à 100 000 lux.
Quels logiciels sont fournis ?
Revo Metro pour la numérisation et Revo Measure pour l'analyse métrologique, avec une licence d'un an incluse.
Quelle est la garantie ?
Le produit est garanti 24 mois.
Numériser une pièce est une chose, prouver que la mesure est juste en est une autre. Cette version associe un scanner de niveau industriel à un dispositif de vérification métrologique posé sur le poste de travail. La justesse descend à 0,015 mm sur une image unique, se contrôle en un clic, et le rapport peut partir directement au service qualité.
La justesse d'image unique atteint 0,015 mm et la justesse volumétrique s'exprime par 0,015 mm + 0,04 mm par mètre de longueur d'objet. La distance entre points descend jusqu'à 0,05 mm. Ces valeurs assurent des résultats reproductibles d'une session à l'autre, condition sans laquelle aucun contrôle sérieux n'est possible sur une chaîne de production.
Cette édition ajoute une plaque de calibration à sphères de qualité métrologique. Une fonction dédiée mesure instantanément les distances entre les centres des sphères et les compare aux valeurs de référence. L'opérateur sait donc, avant de lancer une série, si son appareil est dans les clous, sans expédier le matériel dans un laboratoire extérieur.
Le mode haute vitesse s'appuie sur 34 lignes croisées bleues et privilégie le débit. Le mode détails utilise 15 lignes parallèles pour les géométries fines. Une ligne unique va chercher le fond des trous profonds. La lumière structurée plein champ, sur 62 lignes, traite les grandes surfaces, et le mode plateau tournant automatique numérise les petites pièces sans surveillance.
Avec une carte graphique NVIDIA, la cadence atteint 90 images par seconde, contre 60 en calcul processeur. Le débit monte à 3 000 000 de points par seconde en laser multiligne et jusqu'à 7 000 000 en lumière structurée. Le mode laser tolère un éclairage ambiant jusqu'à 100 000 lux, ce qui autorise le travail dans un hall industriel éclairé ou à l'extérieur.
Le logiciel Revo Measure s'appuie sur des algorithmes certifiés PTB, en accord avec les normes internationales de métrologie. Une fois la justesse validée, les données scannées basculent dans l'environnement de mesure pour l'analyse détaillée, la comparaison avec des références et la génération de rapports. L'interface et la visualisation raccourcissent nettement le délai entre la pièce et la conclusion.
La liaison Wi-Fi 6 supprime le câble entre le scanner et le poste de calcul. L'opérateur tourne librement autour d'une pièce volumineuse et l'image de progression se diffuse simultanément sur plusieurs écrans, ce qui facilite le travail à deux ou la validation par un responsable qualité. Bureau d'études ou atelier de production, le mode de travail reste le même.
Rétro-ingénierie, prototypage rapide, contrôle dimensionnel et documentation technique : l'appareil couvre la chaîne complète, de l'acquisition au rapport de mesure. Il accepte des volumes de 10 x 10 x 10 mm jusqu'à 2 x 2 x 2 mètres, pèse 450 grammes pour 211 x 94 x 47 mm, et embarque un processeur ARM à quatre cœurs à 2,0 GHz épaulé par 12 LED bleues. La mallette réunit le scanner, le trépied, le câble USB Type-C, l'adaptateur secteur, un plateau tournant à deux axes, 500 marqueurs de 6 mm, les deux plaques de calibration, le kit mobile de 4e génération et la licence Revo Measure d'un an. Garantie 24 mois.
La vérification sur la plaque à sphères rassure avant chaque série de mesures. Le rapport se génère sans quitter le logiciel.
Impressionnant en atelier, il tient même sous les projecteurs. Il faut une bonne carte graphique pour atteindre les 90 images par seconde.
Le sans-fil en Wi-Fi 6 est un vrai confort autour d'une grosse pièce. Les modes multiples couvrent tous nos cas.
