1/3Inductance, capacité, résistance, ESR : le composant livre tous ses secrets sur cinq fréquences de test, de 100 Hz à 100 kHz. Reconnaissance automatique, comparaison de tolérances et 60 000 mesures archivables en USB : le pont RLC des ateliers d'électronique sérieux.
Cet appareil teste des composants aux noms mystérieux : inductance, capacité, ESR. J'ai inspecté la boîte entière, aucun n'est comestible ni ne roule correctement sur le parquet. Achat réservé aux passionnés d'électronique, ma caution s'arrête là.
Garantie 12 mois, SAV basé en France. Retours gratuits sous 30 jours, satisfait ou remboursé. Remboursement sous 72 h après réception du produit.
UNI-T est l'un des grands noms mondiaux de l'instrumentation de mesure : multimètres, pinces ampèremétriques, caméras thermiques et testeurs utilisés aussi bien par les électriciens professionnels que par les makers exigeants.
À quoi sert un pont RLC ?
À mesurer précisément les composants passifs : inductances (L), condensateurs (C) et résistances (R), avec leurs paramètres secondaires comme le facteur de qualité Q, les pertes D, l'angle de phase θ et l'ESR. Indispensable en réparation, conception et contrôle qualité.
Pourquoi cinq fréquences de test ?
Parce qu'un composant ne se comporte pas pareil à 100 Hz et à 100 kHz : tester à la fréquence proche de l'usage réel (alimentation à découpage, audio, RF basse) donne des valeurs représentatives.
Que permet la mesure d'ESR ?
De détecter les condensateurs électrolytiques usés dont la résistance série a dérivé, première cause de panne des alimentations : un tri rapide qui sauve des heures de diagnostic.
Comment fonctionne la comparaison de tolérances ?
On fixe une valeur nominale et une tolérance : l'appareil classe chaque composant testé comme conforme ou hors limites. Le contrôle de lots devient mécanique.
Que stocke l'interface USB ?
Jusqu'à 60 000 mesures transférées vers le logiciel PC : archivage, courbes et documentation qualité, prêts pour l'analyse.
La reconnaissance est-elle automatique ?
Oui : le mode LCR automatique identifie la nature du composant et choisit les paramètres adaptés, avec bascule série/parallèle selon l'impédance.

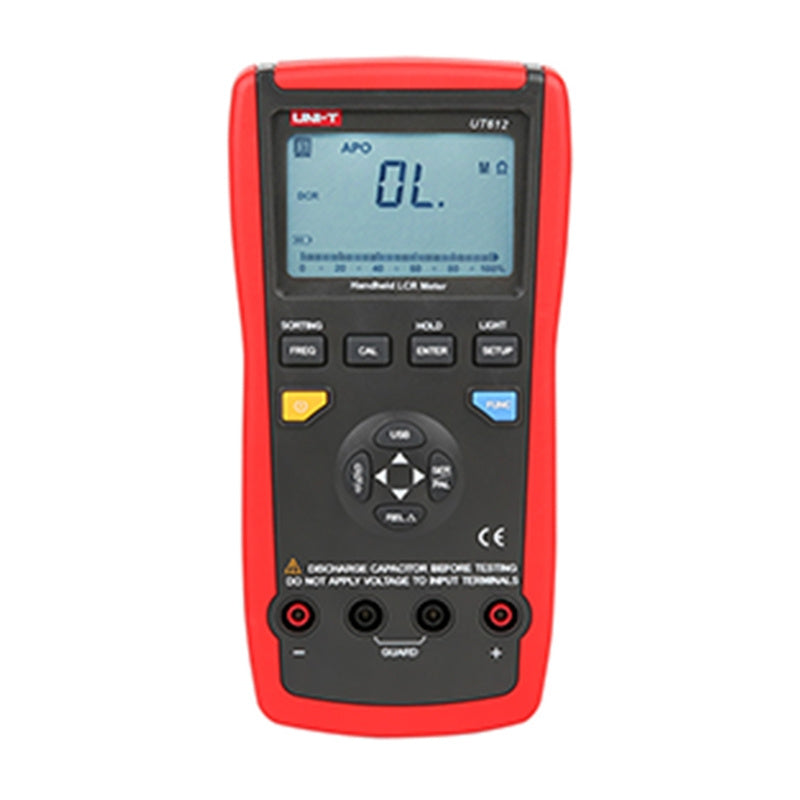

Un composant ne ment pas à un pont RLC : inductance, capacité, résistance, pertes et ESR sortent en une mesure. Le UT612 apporte cette rigueur de laboratoire à l'atelier, avec cinq fréquences de test et un affichage de 20 000 points.
De 20 µH à 2000 H, de 200 pF à 20 mF, de 20 Ω à 200 MΩ : les plages couvrent l'électronique courante et au-delà. Les paramètres L, C, R, DCR, Q, D, θ et ESR s'affichent avec une précision de base de ±0,3 %, en mode série ou parallèle selon le composant. La reconnaissance automatique identifie la pièce posée sur les bornes et configure la mesure.
Les cinq fréquences de test (100 Hz à 100 kHz) permettent de caractériser chaque composant dans des conditions proches de son usage réel : un condensateur d'alimentation à découpage se juge à 100 kHz, un filtre audio à 1 kHz. L'ESR, mesuré à haute fréquence, débusque les électrolytiques fatigués qui font tomber les alimentations.
Le mode comparaison classe les composants selon une tolérance définie : le contrôle d'entrée d'un lot devient une routine rapide. L'interface USB transfère jusqu'à 60 000 mesures vers le logiciel PC pour archivage et analyse, précieux pour la qualité et la traçabilité. La sonde SMD fournie prend les composants montés en surface sans les malmener.
Alimenté par pile 9 V ou USB, arrêt automatique, témoin de batterie : le UT612 travaille au banc comme en déplacement. Garantie 24 mois.
L'ESR à 100 kHz est exactement ce qu'il faut pour trier les condensateurs fatigués des alims. La sonde SMD fournie rend les mesures de CMS très confortables.
Le mode comparaison avec tolérances accélère énormément le contrôle d'entrée des composants. Les 60 000 enregistrements USB documentent tout le lot.
Précis et complet pour le prix, l'affichage double L/Q ou C/D est bien pensé. La notice mériterait plus de français, l'appareil compense par sa logique.
