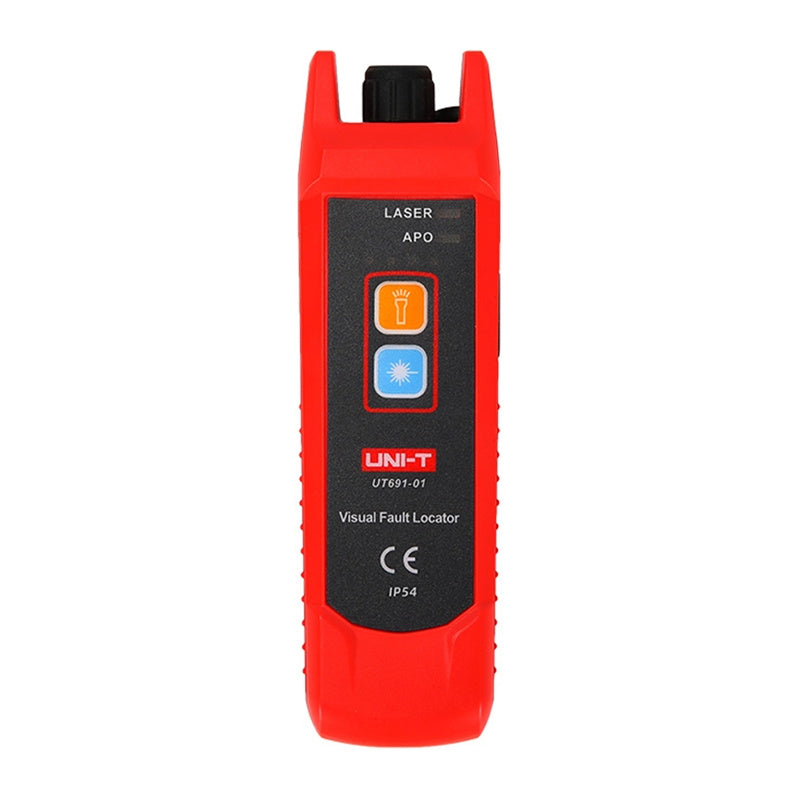

UNI-T UT691-01 - Localisateur visuel de défaut fibre optique

Ce localisateur visuel de défaut injecte un laser rouge de 650 nanomètres dans le brin et laisse la lumière ressortir exactement là où la fibre est cassée, pliée ou mal connectée. Modes continu ou clignotant, portée de 2 à 3 kilomètres et connecteur universel 2,5 mm pour identifier un brin dans un tiroir optique ou vérifier une soudure. Sa batterie tient plus de 12 heures et sa coque antidérapante IP54 encaisse la poussière du chantier.

Le défaut se montre du doigt

Le laser rouge de 650 ± 10 nm parcourt la fibre jusqu'à ce qu'un obstacle le fasse fuir : cassure, micro-fissure, rayon de courbure trop serré, connecteur sale ou soudure ratée. À cet endroit précis, la lumière traverse la gaine et devient visible à l'œil nu. Avec une puissance de sortie d'au moins 1 mW, l'appareil couvre des tronçons de 2 à 3 km, ce qui embrasse la grande majorité des liaisons en bâtiment, en campus ou en desserte locale.

Deux modes, deux usages

Le mode continu convient au contrôle d'une liaison et à la vérification d'une soudure ou d'un raccord juste après l'intervention. Le mode clignotant attire l'œil et sert surtout à identifier un brin précis à l'autre extrémité, dans un tiroir optique où des dizaines de fibres se ressemblent. Le connecteur universel de 2,5 mm au format FC accepte les configurations les plus répandues, sans adaptateur exotique à retrouver au fond du sac.

Fait pour le terrain

La batterie lithium-polymère de 3,7 V / 1050 mAh assure plus de 12 heures de fonctionnement, et quatre LED bleues indiquent l'état de charge, la recharge se faisant en DC 5 V sous moins de 1 A. L'arrêt automatique intervient après 15 minutes, un délai réglable manuellement selon la façon de travailler. Des symboles visuels et des avertissements sonores signalent l'état de l'appareil.

Robuste et toujours dans la poche

La coque antidérapante répond à l'indice IP54 face à la poussière et aux projections, l'appareil supporte une chute d'un mètre et ses boutons ont été testés sur 5000 cycles. La lampe LED intégrée dépanne dans un local technique mal éclairé ou au fond d'une armoire de brassage. Avec 130 × 38 × 27 mm pour seulement 62 g, il se transporte dans une poche de veste et reste disponible en permanence. Garantie 24 mois.
