Caméra thermique et isolation : détecter les ponts thermiques avant l'hiver

La réponse courte : une caméra thermique ne mesure pas l'isolation, elle mesure une température de surface. Pour trouver un pont thermique, il faut au moins dix degrés d'écart entre l'intérieur et l'extérieur, une façade qui n'a pas vu le soleil depuis plusieurs heures, et le bon réglage d'émissivité. La meilleure séance se fait tôt le matin ou la nuit, chauffage en marche depuis plusieurs heures, façade sèche et vent faible. L'émissivité par défaut, autour de 0,95, convient à l'enduit peint, au bois, au plâtre et à la brique ; les surfaces brillantes, aluminium, radiateur laqué ou vitrage, demandent une correction. Le NETD, en millikelvins, mesure la plus petite différence détectable : 40 mK valent quatre centièmes de degré. Les fuites se logent dans six zones qui reviennent dans presque toutes les maisons, de la jonction mur et plancher au contour des fenêtres. Le reste est de la lecture d'image.

Septembre est le mois où l'écart de température redevient exploitable sans qu'il fasse encore froid dans la maison. Voici la méthode complète : quand mesurer, comment lire, quoi corriger.

Qu'est-ce qu'une caméra thermique montre, et que ne montre-t-elle pas ?

Un capteur thermique compte le rayonnement infrarouge émis par une surface et le traduit en couleurs. Il ne voit ni à travers un mur, ni à travers une vitre. Ce qu'il montre, c'est la peau du bâtiment.

Cette limite est une bonne nouvelle. Un défaut d'isolation finit toujours par se lire en surface : la chaleur qui traverse un mur réchauffe la face extérieure. Le pont thermique, c'est ce chemin plus facile qu'elle emprunte pour sortir. Un angle de dalle, un linteau, un rail métallique, une fixation traversante.

Deux termes reviennent partout. La thermographie désigne la technique elle-même, faire une image des températures de surface. Le NETD, en millikelvins, est le plus petit écart que le capteur sait distinguer : plus il est bas, plus les défauts discrets apparaissent. Le Thermal Master P2 annonce 40 mK, soit quatre centièmes de degré.

Quand mesurer : la fenêtre de tir est étroite

C'est le point qui rate le plus souvent. Une image prise au mauvais moment ne montre rien, ou pire, montre n'importe quoi.

En pratique, la meilleure séance de l'automne se fait avant le lever du soleil, chauffage allumé depuis la veille.

Qu'est-ce que le réglage d'émissivité sur une caméra thermique ?

L'émissivité décrit la capacité d'une surface à rayonner sa propre chaleur, sur une échelle de 0 à 1. Enduit peint, bois, plâtre, brique : tous se situent très haut, autour de 0,95, et c'est la valeur par défaut des appareils. Aucun réglage à toucher dans neuf cas sur dix.

Le piège, ce sont les surfaces brillantes. Chambranle en aluminium, radiateur laqué, gaine métallique, vitrage : ils rayonnent peu et reflètent beaucoup. La caméra y lit surtout le reflet de ce qui se trouve en face, y compris vous. Trois parades.

• Changer d'angle. Si la tache se déplace quand vous bougez, c'est un reflet, pas un défaut.
• Coller un adhésif mat sur la zone métallique, attendre une minute, viser l'adhésif.

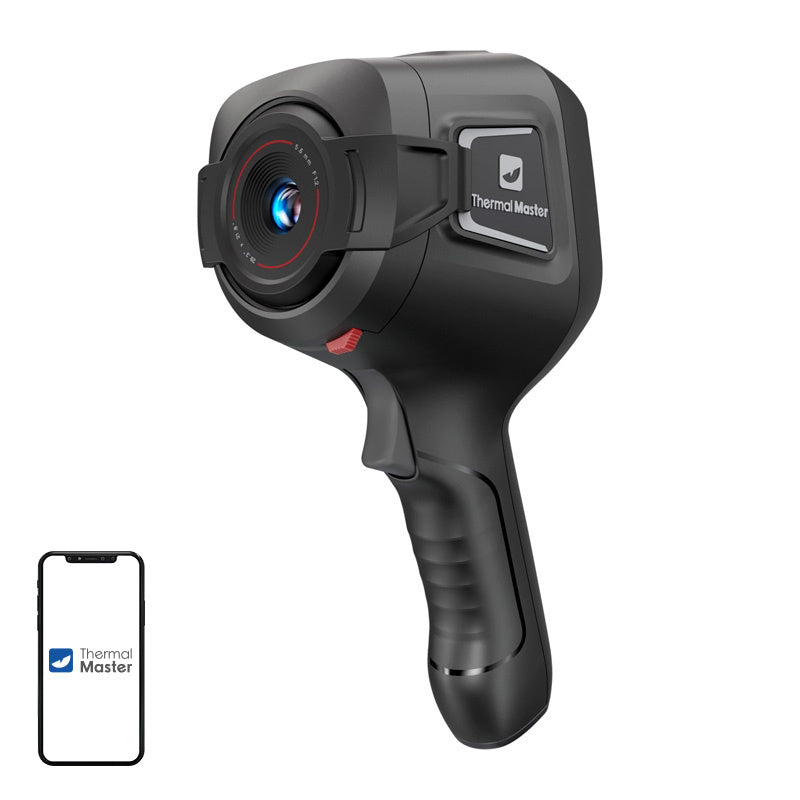

• Corriger l'émissivité dans l'appareil quand il le permet, comme sur le Thermal Master Thor002, qui accepte aussi une correction de distance et de température ambiante.

Caméra thermique et isolation : lire une image sans se tromper

Une image thermique est une échelle relative. Les couleurs se redistribuent à chaque prise de vue selon le point le plus chaud et le point le plus froid du cadre. Deux photos de la même façade peuvent donc se ressembler et ne pas dire la même chose.

Trois réflexes fiabilisent la lecture. Verrouiller l'échelle sur une plage fixe quand l'appareil le propose, pour comparer deux murs. Cadrer large avant de zoomer : un défaut se reconnaît à sa forme. Et toujours faire la paire, une vue intérieure et une vue extérieure du même point.

Les formes parlent d'elles-mêmes. Une bande horizontale continue à mi-hauteur, c'est un plancher. Une grille régulière, une ossature. Un halo diffus autour d'une menuiserie, un défaut d'étanchéité à l'air. Une tache ronde et nette, une fixation traversante.

La dalle traverse l'isolant : c'est la signature d'un pont thermique de plancher.

Les six endroits où ça fuit, dans presque toutes les maisons

Un pont thermique de maison n'a rien d'aléatoire : il se loge là où la continuité de l'isolant est interrompue. Faites le tour dans cet ordre.

• La jonction mur et plancher. La dalle traverse l'isolant de part en part. C'est le grand classique des immeubles des années soixante-dix.
• Le contour des fenêtres. Tableau, appui, linteau : trois zones minces où l'isolant est souvent absent.
• Les coffres de volet roulant. Une boîte creuse ouverte sur l'extérieur, juste au-dessus de la vitre.
• La trappe des combles. Un rectangle chaud au plafond se voit immédiatement depuis la pièce.
• Les prises et interrupteurs des murs extérieurs. Le boîtier perce le pare-vapeur et l'air circule dans la cloison.
• Les points singuliers de charpente. Pannes, chevrons et solives coupent l'isolant des rampants.

Yumi, notre PDG à quatre pattes, a sa méthode : il dort sur le pont thermique le plus chaud de la maison. Moins précise, mais sans réglage.

Quel modèle pour quel usage

Deux familles cohabitent. Le module se branche sur un téléphone en USB-C et tient dans une poche. L'appareil autonome a son écran, sa batterie et sa mémoire, et ne dépend de rien.

La résolution se compte en points de mesure : 49 152 pour un capteur 256 × 192, 76 800 pour un 320 × 240. Pour un mur à deux mètres, les deux suffisent. Le second devient utile en toiture ou en façade d'immeuble, quand on ne peut pas s'approcher.

Le protocole, en quatre étapes dépliables

Gardez cette séquence sous la main le jour de la séance. Chaque étape se déplie.

Dans quel ordre corriger une fuite de chaleur ?

L'ordre qui suit va du plus rentable au plus lourd.

Commencez par l'air. Joint de menuiserie, boudin de bas de porte, mousse expansive autour d'un fourreau, joint de trappe de combles : quelques heures de bricolage, et un effet immédiat sur la sensation de courant d'air. Enchaînez par les coffres de volet, puis par les prises des murs extérieurs, avec des boîtiers étanches à l'air.

Ce n'est qu'après que viennent les vrais travaux : rampants, planchers bas, isolation par l'extérieur. Refaites une séance de thermographie après chantier, mêmes conditions et même heure : c'est la seule façon de vérifier qu'un artisan a traité les points singuliers, et pas seulement les grandes surfaces faciles.

Si vous hésitez encore sur le modèle, notre comparatif quelle caméra thermique choisir détaille les capteurs un par un. Et pour mesurer ce qui se passe dans les circuits plutôt que dans les murs, le comparatif multimètre sans jargon prend le relais.

Les questions qu'on me pose

Quelle température faut-il dehors pour utiliser une caméra thermique ?
Ce n'est pas la température absolue qui compte mais l'écart avec l'intérieur. La règle de terrain demande au moins dix degrés de différence, et le résultat est d'autant plus net que l'écart grandit. En septembre, cela veut dire mesurer au petit matin, quand la façade est descendue au plus bas de la nuit.

Un module pour smartphone vaut-il une caméra autonome ?
Pour trouver un pont thermique dans une maison, oui. Le capteur est souvent le même, 256 × 192 points dans les deux cas. L'appareil autonome apporte un écran lisible en plein jour, une batterie qui tient une séance entière, une mémoire interne et un indice de protection. Le module dépend du téléphone, de sa batterie et de son port USB-C.

Pourquoi ma fenêtre apparaît-elle bleue et brillante à l'image ?
Parce que le verre a une émissivité faible : il rayonne peu et reflète beaucoup. Vous lisez le reflet du ciel ou de la pièce, pas la température de la vitre. Déplacez-vous de quelques pas : si la tache suit, c'est un reflet. Pour juger une menuiserie, visez le dormant et le joint, pas le vitrage.

Que veut dire NETD 40 mK sur une fiche technique ?
C'est la sensibilité thermique du capteur, soit le plus petit écart de température qu'il sait séparer du bruit. Quarante millikelvins valent quatre centièmes de degré. Plus la valeur est basse, plus les défauts discrets ressortent, notamment sur une façade où les écarts sont faibles.

Peut-on voir une fuite d'eau avec une caméra thermique ?
Parfois, et indirectement. L'eau qui s'évapore refroidit la surface, ce qui dessine une tache froide aux contours irréguliers, souvent visible avant l'auréole. La caméra ne voit pas la canalisation sous le carrelage : elle voit la trace thermique laissée en surface. Un plancher chauffant en fonctionnement facilite beaucoup ce type de repérage.
