Utiliser un multimètre : les cinq mesures qu'on fait vraiment

La réponse courte : utiliser un multimètre demande de retenir cinq mesures, pas cinquante. La tension continue, la tension alternative, la continuité, la résistance et l'ampérage couvrent la quasi-totalité des besoins d'un atelier ou d'une maison. Quatre se font en parallèle et sans risque, la cinquième se fait en série et ne pardonne pas l'erreur de branchement. Le cordon noir reste toujours sur la borne COM, le cordon rouge se déplace vers la borne des volts, ohms et milliampères, ou vers une borne dédiée aux forts ampérages, protégée par un fusible. L'erreur classique : laisser le cordon rouge sur la borne des ampères puis mesurer une tension. La résistance entre COM et cette borne est presque nulle, le multimètre devient un fil et court-circuite la source. La catégorie de mesure compte plus que la tension affichée : CAT II pour un appareil branché sur une prise, CAT III pour les circuits fixes du bâtiment et le tableau, CAT IV pour l'arrivée de l'installation.

Voici les cinq procédures, dans l'ordre où on les apprend, avec le geste exact, le piège associé et les instruments correspondants du rayon Instruments de mesure. La sécurité passe en premier parce qu'elle conditionne tout le reste.

La sécurité, avant la première mesure

La ligne la plus importante d'une fiche de multimètre n'est pas le nombre de points d'affichage, c'est la catégorie de mesure. Elle décrit la capacité de l'appareil à encaisser une surtension transitoire, ce pic très bref que provoque un orage ou l'ouverture d'un circuit inductif.

• CAT II : appareils branchés sur une prise, en bout de ligne.
• CAT III : circuits fixes du bâtiment, tableau, prises de courant côté installation.
• CAT IV : origine de l'installation, arrivée et comptage.

Une catégorie élevée vaut mieux qu'une tension élevée. L'UNI-T UT60EU annonce CAT II 1000 V et CAT III 600 V : sur un tableau électrique, c'est le second chiffre qui compte. L'UNI-T UT139B est donné CAT III 600 V, ce qui couvre l'installation domestique.

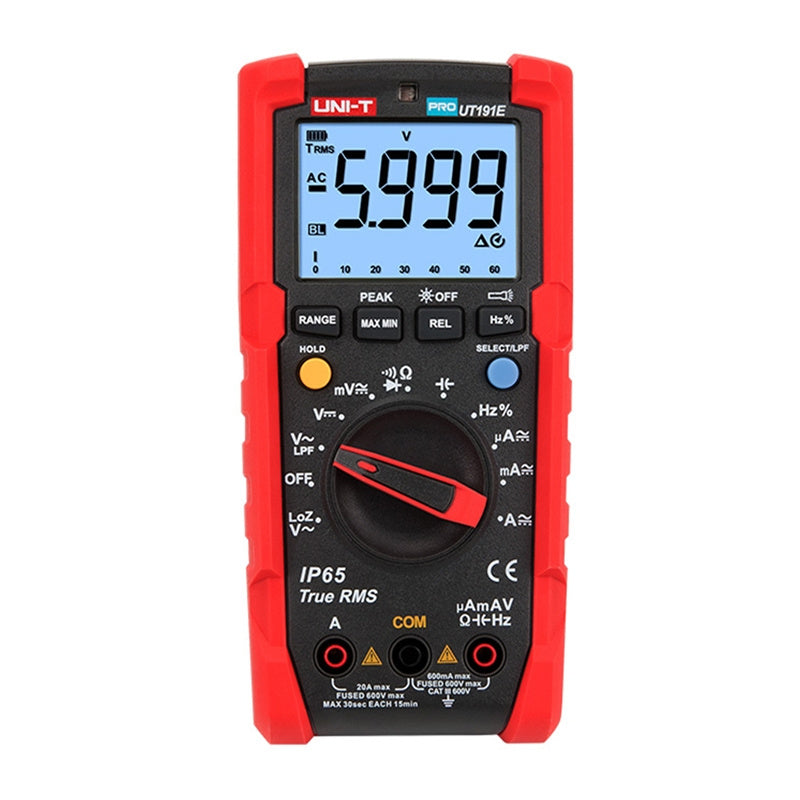

Deux détails de fiche méritent aussi le coup d'œil. La robustesse d'abord : l'UNI-T UT191E est certifié IP65 et testé à la chute de 2 m, ce qui n'est pas un luxe sur un chantier. L'alimentation ensuite : pile 9 V sur l'UT191E, deux piles AAA de 1,5 V sur l'UT123D, trois sur l'UT60EU.

Combien de bornes a un multimètre ?

Un multimètre a presque toujours trois bornes. Le cordon noir reste en permanence sur COM, le commun. Le cordon rouge change de trou selon ce qu'on mesure : la borne des volts, ohms et milliampères pour tout ce qui est courant, et une borne dédiée aux forts ampérages, généralement protégée par un fusible.

Certains appareils suppriment une partie de la réflexion. L'UT123D détecte automatiquement s'il voit une tension continue, une tension alternative, une résistance, une diode ou une continuité : le sélecteur ne sert plus qu'à choisir les fonctions restantes. C'est la bonne porte d'entrée quand on ne fait pas de mesure toutes les semaines.

Mesure 1 : mesurer une tension continue

C'est la mesure la plus courante et la plus inoffensive. Mesurer une tension continue consiste à comparer deux points d'un circuit, donc à brancher l'appareil en parallèle, sans rien débrancher.

1. Cordon noir sur COM, cordon rouge sur la borne des volts.
2. Sélecteur sur la position tension continue, celle marquée d'un trait plein surmonté de pointillés.
3. Pointe noire sur le pôle négatif ou la masse, pointe rouge sur le point à mesurer.
4. Lisez. Un signe moins signifie seulement que les pointes sont inversées.

Les gammes couvrent tous les usages domestiques : 600 V continus sur l'UT123D et l'UT139B, 1000 V sur l'UT60EU. Pour les batteries, certains modèles ajoutent une fonction dédiée, comme l'UNI-T UT107 et son test de batterie 12 V pensé pour l'automobile.

Mesure 2 : la tension alternative et la détection sans contact

Même geste, autre position du sélecteur. La différence se joue sur la manière dont l'appareil calcule la valeur. Un multimètre dit True RMS mesure la vraie valeur efficace du signal, quelle que soit sa forme. Les modèles à valeur moyenne redressée supposent une sinusoïde parfaite et se trompent dès qu'un variateur ou une alimentation à découpage entre en jeu.

Le rayon est bien fourni de ce côté : l'UT60EU affiche 9999 points en True RMS, l'UT139B 4000 points plus un bargraphe de 31 segments, l'UT191E 6000 points. Ce dernier ajoute deux fonctions que l'on ne trouve pas partout. La fonction LoZ mesure sous basse impédance et fait disparaître les tensions fantômes, ces quelques dizaines de volts induites sur un conducteur non raccordé qui font croire à une panne. Le filtre passe-bas LPF, lui, isole la fréquence utile derrière un variateur de vitesse.

La détection sans contact, notée NCV, est présente sur l'UT123D, l'UT60EU et l'UT139B. Elle signale la présence d'une tension à travers l'isolant, par un signal sonore et lumineux. C'est un outil de repérage, pas une mesure : une absence de signal ne prouve jamais une absence de tension.

Mesures 3 et 4 : le test de continuité et la résistance

Le test de continuité répond à une seule question : le courant peut-il passer d'un point à l'autre. L'appareil envoie un courant minuscule et fait sonner un buzzer si la résistance est suffisamment faible. C'est la mesure qui sert le plus souvent, et la plus rapide.

1. Coupez l'alimentation et attendez la décharge des condensateurs.
2. Sélecteur sur le symbole du buzzer, cordons sur COM et sur la borne des volts et ohms.
3. Touchez les deux pointes l'une contre l'autre pour vérifier que l'appareil sonne.
4. Placez une pointe à chaque extrémité de l'élément à tester, fusible, câble ou contact d'interrupteur.

La mesure de résistance est le même geste avec un chiffre à la clé. Elle exige d'isoler le composant, car tout ce qui reste branché en parallèle ajoute son propre chemin et abaisse la valeur lue. Les gammes vont jusqu'à 40 MΩ sur l'UT123D, 60 MΩ sur l'UT191E, 99,99 MΩ sur l'UT60EU. Un affichage OL, pour overload, signale une valeur hors gamme, donc un circuit ouvert.

Mesure 5 : comment se mesure l'ampérage ?

Le courant ne se mesure pas à côté du circuit, il le traverse. Le multimètre doit donc devenir un morceau du circuit, ce qui impose de le couper puis d'intercaler l'appareil. C'est la seule des cinq mesures qui demande de démonter quelque chose, et la seule qui casse du matériel quand elle est mal faite.

L'erreur classique tient en une phrase : on mesure un courant, on laisse le cordon rouge sur la borne des ampères, puis on va vérifier une tension. Entre COM et la borne des ampères, la résistance est presque nulle : le multimètre devient un fil et court-circuite la source. Dans le meilleur des cas, le fusible interne y passe.

Les plages restent modestes, parce qu'un shunt interne ne peut pas encaisser grand-chose : 10 A sur l'UT60EU et l'UT139B, 20 A sur l'UT191E. Au-delà, ou simplement pour éviter de couper un fil, la pince prend le relais.

Une pince mesure le champ magnétique produit par le courant, sans contact électrique. La FNIRSI DMC-100 ouvre à 25 mm, affiche 10000 points en True RMS et monte à 600 A en alternatif comme en continu, sur un écran couleur de 2 pouces avec batterie lithium rechargeable. La pince UNI-T UT210E joue la carte du format : 17 mm d'ouverture, 100 A en alternatif et en continu, de quoi passer dans un tableau encombré. Troisième voie, l'adaptateur UNI-T UT-CS06A transforme un multimètre existant en pince 400 A alternatif, avec une sortie de 1 mV par ampère.

Les questions qu'on me pose

Comment mesurer une tension continue au multimètre ?
Cordon noir sur COM, cordon rouge sur la borne des volts, sélecteur sur la position tension continue, puis les deux pointes en parallèle sur le circuit, sans rien débrancher. La pointe noire va sur la masse. Un signe moins à l'écran indique seulement que les pointes sont inversées.

À quoi sert le test de continuité ?
À savoir si le courant peut passer entre deux points. L'appareil envoie un courant minuscule et fait sonner un buzzer quand la résistance est faible. Il se pratique toujours hors tension, et il faut d'abord toucher les deux pointes l'une contre l'autre pour vérifier que le buzzer répond.

Pourquoi la mesure d'ampérage est-elle risquée ?
Parce qu'elle se fait en série : il faut couper le circuit et intercaler l'appareil. Le danger vient de l'oubli. Cordon rouge laissé sur la borne des ampères et sélecteur remis sur les volts, le multimètre devient un fil entre les deux points mesurés et court-circuite la source.

Que signifie True RMS sur un multimètre ?
Que l'appareil calcule la vraie valeur efficace du signal, quelle que soit sa forme. Les modèles à valeur moyenne redressée supposent une sinusoïde parfaite et se trompent derrière un variateur ou une alimentation à découpage. L'UNI-T UT60EU affiche 9999 points en True RMS, l'UT191E 6000 points.

Faut-il choisir un multimètre CAT III ou CAT IV ?
La catégorie décrit la capacité à encaisser une surtension transitoire, et elle prime sur la tension affichée. CAT II couvre les appareils branchés sur une prise, CAT III les circuits fixes du bâtiment et le tableau, CAT IV l'arrivée de l'installation. Pour une maison, CAT III 600 V couvre l'essentiel.
