1/3Un oscilloscope nomade à grand écran tactile qui rend l'analyse de signaux aussi simple qu'un geste sur smartphone. Deux voies, une large bande passante et un réglage automatique en un bouton pour capturer et comprendre vos signaux partout, à l'atelier comme sur le terrain.
L'humain pose ce petit écran sur l'établi et des vagues lumineuses se mettent à danser dessus. Je m'assois devant et je suis les courbes jaunes du bout des moustaches. C'est mon aquarium à moi, sauf qu'il tient dans une seule main. Je pourrais le regarder gigoter pendant des heures. Note du PDG : 3,5/4 empreintes.
Garantie 12 mois, SAV basé en France. Retours gratuits sous 30 jours, satisfait ou remboursé. Remboursement sous 72 h après réception du produit.
FNIRSI conçoit des instruments de mesure et de test électronique accessibles, pensés pour les électroniciens, les techniciens de maintenance et les makers. La marque s'est fait connaître par ses oscilloscopes portables, ses multimètres et ses testeurs qui offrent des fonctions avancées à un tarif raisonnable. Chaque appareil vise un bon équilibre entre précision, robustesse et simplicité d'usage. Tous nos produits FNIRSI sont neufs et 100 % officiels.
Combien de voies possède cet oscilloscope ?
Il dispose de 2 voies de mesure indépendantes avec une impédance d'entrée de 1 MΩ.
Quelle est la bande passante et la vitesse d'échantillonnage ?
La bande passante atteint 100 MHz et l'échantillonnage temps réel monte à 1 GSa/s.
L'écran est-il vraiment tactile ?
Oui, c'est une dalle TFT capacitive de 7 pouces (800 x 480) qui se manipule comme un smartphone.
Peut-on l'utiliser sans le brancher ?
Oui, sa batterie lithium de 6000 mAh offre environ 4 heures d'autonomie et se recharge en USB-C.
Peut-on sauvegarder les mesures ?
L'appareil stocke jusqu'à 1000 images et 1000 courbes, exportables vers un ordinateur via USB.
Quelle est la garantie ?
Le produit est garanti 24 mois.

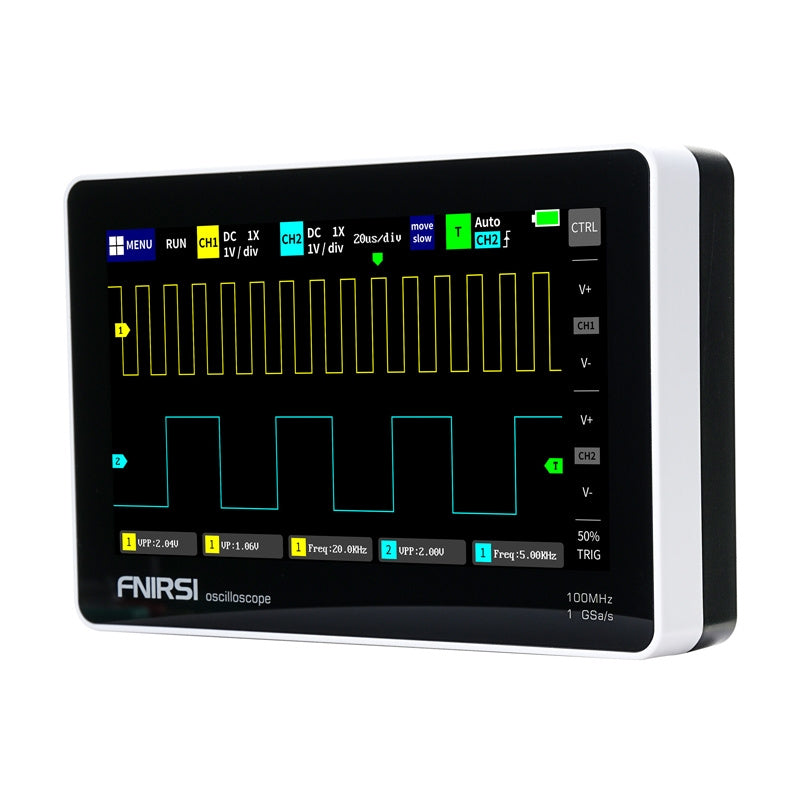

Le FNIRSI 1013D met la puissance d'un oscilloscope de laboratoire dans un boîtier que l'on emporte partout. Son grand écran tactile de 7 pouces, ses 2 voies, sa bande passante de 100 MHz et son échantillonnage de 1 GSa/s permettent une analyse précise des signaux en dépannage, en atelier comme sur le terrain. Le réglage automatique en un bouton et l'enregistrement des courbes rendent chaque mesure rapide et confortable.
La dalle TFT de 7 pouces en 800 x 480 offre une belle luminosité, un bon contraste et une restitution fidèle des courbes. La technologie capacitive, héritée des smartphones, permet de zoomer, déplacer et changer les paramètres du doigt, sans passer par une multitude de boutons. Les mesures par curseurs donnent directement l'amplitude, la période et la fréquence, sans conversion mentale, même sur des signaux bruités.
Les deux voies de mesure, avec une impédance d'entrée de 1 MΩ, analysent deux signaux en même temps. Vous comparez ainsi facilement l'entrée et la sortie d'un circuit d'amplification, d'un convertisseur ou d'un signal PWM. Le mode XY permet en plus l'analyse de figures de Lissajous pour déterminer fréquence, amplitude et déphasage entre deux signaux.
La fonction d'ajustement automatique adapte instantanément les paramètres de mesure sans calibrage manuel. Le 1013D peut caler les réglages d'un signal de 1 Vpp en une seconde environ, et son algorithme place la courbe au centre de l'écran. Vous gagnez du temps et l'analyse devient beaucoup plus simple.
Des modules de protection intégrés supportent jusqu'à 400 V et préviennent les dommages accidentels lors de mesures sous haute tension, même si la sonde n'est pas placée en mode 10X. Vous testez ainsi en toute sérénité des circuits de puissance ou haute tension.
La mémoire interne de 1 Go conserve jusqu'à 1000 images et 1000 jeux de courbes. Un appui suffit pour sauvegarder un résultat, puis l'exporter en USB vers un ordinateur. Le gestionnaire de courbes affiche des vignettes que l'on agrandit, supprime ou analyse au curseur, un peu comme la galerie photo d'un téléphone.
L'oscilloscope propose les modes Auto, Single et Normal pour capturer aussi bien une impulsion soudaine qu'un signal de télécommande infrarouge ou une sinusoïde. Vous choisissez le front de déclenchement (montant ou descendant) et la voie concernée afin de figer précisément la portion de signal qui vous intéresse.
