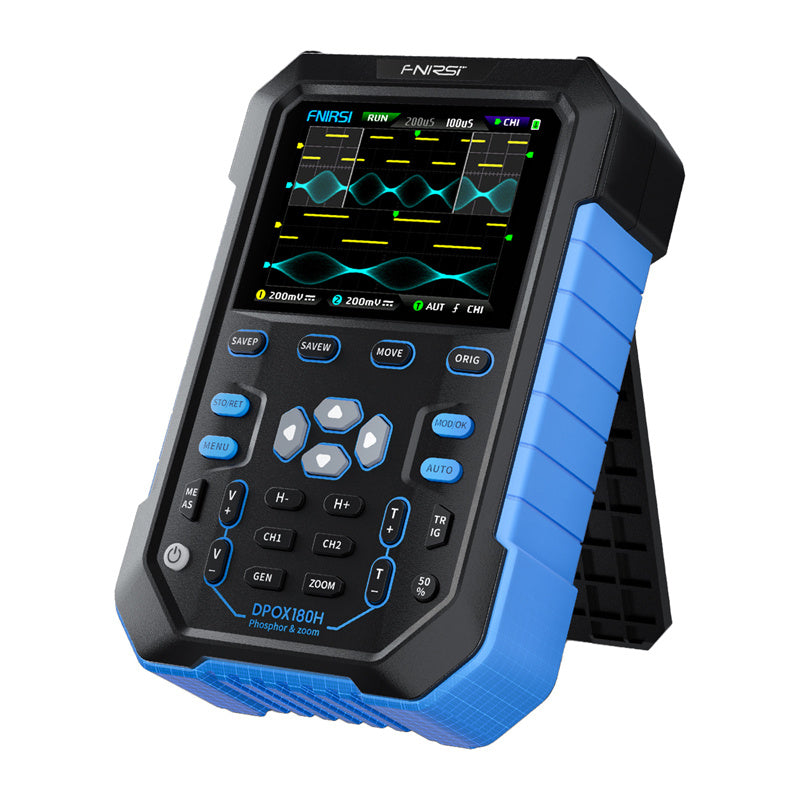

FNIRSI DPOX180H - Oscilloscope à phosphore numérique 180 MHz, 2 voies, avec générateur

L'oscilloscope portable FNIRSI DPOX180H réunit deux voies à 180 MHz, un affichage à phosphore numérique et un générateur de signaux DDS de 20 MHz avec 14 formes d'onde. Compact et nomade, il couvre le service, l'atelier et le laboratoire dans un seul appareil, sans transiger sur la bande passante.

180 MHz et 500 MSPS : la précision de mesure

L'oscilloscope offre une bande passante analogique de 180 MHz (-3 dB) et un échantillonnage temps réel jusqu'à 500 MSPS (250 MSPS en mode deux voies). Il restitue fidèlement les fronts rapides, les impulsions et les signaux haute fréquence, un atout clé pour diagnostiquer les systèmes électroniques modernes.

Phosphore numérique : plus d'information dans la courbe

La technologie à phosphore numérique utilise une échelle de luminosité et de température de couleur pour visualiser la fréquence d'apparition du signal. Vous repérez ainsi facilement la gigue, le bruit, les instabilités et les événements rares qui restent invisibles sur un oscilloscope classique.

50 000 courbes/s : sans temps mort

Le taux de rafraîchissement élevé, de 50 000 courbes par seconde, réduit fortement le temps mort d'acquisition. Vous capturez efficacement les perturbations brèves et les anomalies de signal, ce qui est particulièrement utile pour analyser les alimentations à découpage et les bus numériques.

Limite de bande de 20 MHz et déclenchement stable

Le filtre matériel commutable de 20 MHz réduit efficacement le bruit et les harmoniques d'ordre élevé. Associé à un système de déclenchement complet (Auto, Normal, Single, front montant et descendant) et à une stabilisation adaptative, il assure une image de signal claire et stable.

FFT et mode XY : fréquence et relations

La fonction FFT donne un aperçu rapide du spectre de fréquence du signal analysé. Le mode XY, doté du phosphore numérique, permet en plus d'étudier les relations d'amplitude et de phase entre deux voies, par exemple sous forme de figures de Lissajous.

Zoom temporel et mode défilement

L'oscilloscope propose un zoom de base de temps de 2x à 1000x pour analyser précisément un segment de courbe. Le mode défilement autorise l'observation continue, en temps réel, des signaux à évolution lente.

Générateur DDS 20 MHz et fonction de découpe

Le générateur DDS intégré de 20 MHz prend en charge 14 types de formes d'onde, avec un réglage de fréquence au pas de 1 Hz. La fonction de découpe permet d'extraire un fragment de la courbe mesurée et de l'utiliser comme signal de sortie, avec la possibilité d'enregistrer jusqu'à 500 signaux personnalisés.

Stockage, consultation et export

La mémoire interne de 120 Mbit conserve jusqu'à 250 courbes et 90 captures d'écran au format BMP. Les données se consultent directement sur l'appareil ou s'exportent vers un ordinateur via USB, et le micrologiciel se met à jour facilement.

Mobilité, sécurité et simplicité

L'écran couleur IPS de 2,8 pouces (320 x 240) reste lisible en toutes conditions. L'appareil offre une configuration automatique en un bouton, des mesures par curseurs, une protection d'entrée jusqu'à 400 V, une batterie Li-ion de 3000 mAh (environ 4 heures) et une charge rapide en 5 V / 2 A. Un outil polyvalent et sûr pour les électroniciens, les techniciens, les étudiants et les bricoleurs exigeants.
