La réponse courte : pour un oscilloscope FNIRSI d'établi, prenez le 1014D, deux voies de 100 MHz avec générateur intégré, un échantillonnage annoncé à 1 Géch/s et un écran de 7 pouces. Pour le terrain, le 2C53T ou le 2C53P ajoutent un multimètre dans un boîtier de poche : 50 MHz par voie, 250 Méch/s, multimètre 19999 points et certification CAT II 300 V sur le 2C53T. Pour réparer et identifier des composants, le DSO-TC3 ou le DSO-TC4 font aussi testeur, le TC4 apportant 10 MHz, 48 Méch/s et une protection Anti-Burn contre les erreurs de branchement. Et pour les signaux rapides, le DPOX180H et ses 180 MHz dominent la gamme, avec son affichage à phosphore numérique qui superpose les balayages pour révéler les anomalies fugitives. Tout dépend de ce que vous mesurez, et ce comparatif est là pour trancher : la règle d'or du fabricant reste de viser une bande passante trois à cinq fois supérieure à la fréquence des signaux observés.
Mon personnel a passé la gamme complète au banc d'essai des fiches techniques, pendant que je vérifiais la stabilité thermique du clavier. Voici le tour du propriétaire, modèle par modèle.
Un oscilloscope FNIRSI, pour qui et pour quoi faire ?
FNIRSI s'est fait une place très nette dans l'instrumentation : des appareils de mesure à écran couleur, simples à prendre en main, vendus à une fraction du prix des marques de laboratoire. La cible n'est pas le bureau d'études qui certifie des cartes aéronautiques, mais l'électronicien amateur, le réparateur, l'enseignant, le passionné d'audio ou de radio, et le technicien qui veut un second appareil transportable.
Dans cet usage, un oscilloscope FNIRSI rend exactement le service attendu : visualiser un signal, vérifier une alimentation à découpage, suivre un bus de communication lent, contrôler un amplificateur, dépanner un montage à microcontrôleur. Gardez simplement en tête la règle d'or de l'oscilloscope : choisissez une bande passante trois à cinq fois supérieure à la fréquence des signaux que vous voulez observer réellement.
Quel modèle pour l'établi : 1014D, 1013D ou DPOX180H ?

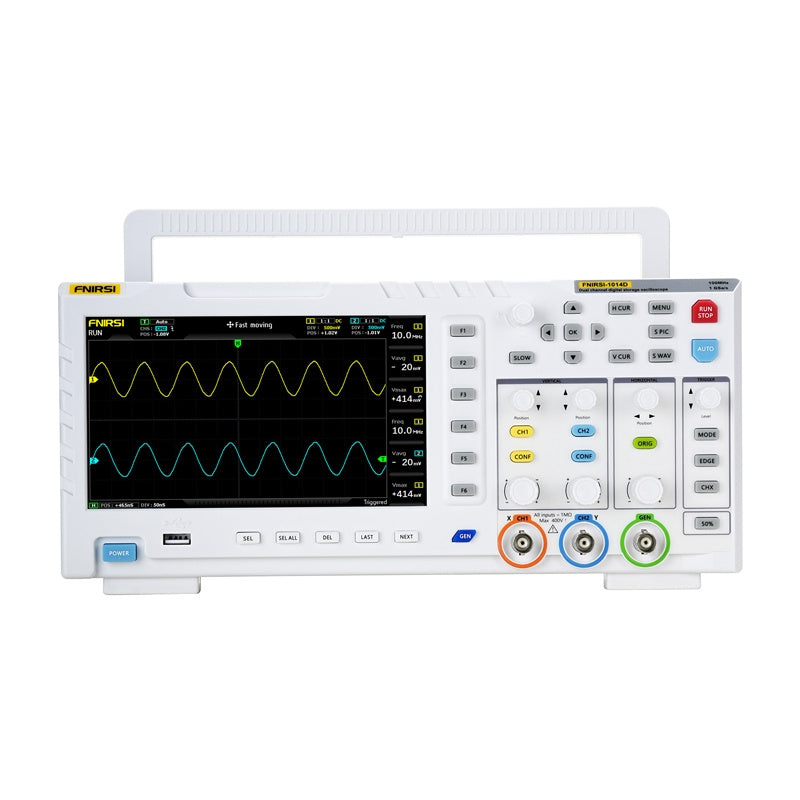

Le FNIRSI 1014D est le best-seller de la marque, et notre référence pour un premier vrai poste de mesure : deux voies de 100 MHz, échantillonnage à 1 Géch/s, écran de 7 pouces, générateur de signaux intégré et une mémoire de 1000 formes d'onde et 1000 captures d'écran. C'est l'appareil qui couvre l'électronique courante, de l'audio aux alimentations en passant par l'Arduino.
Le 1013D reprend les deux voies de 100 MHz et le même échantillonnage dans un format tablette à écran tactile de 7 pouces (800 x 480) : la courbe se pilote au doigt, et la batterie de 6000 mAh l'emmène au chevet du montage pour environ quatre heures. Il abandonne en échange le générateur du 1014D.
Au sommet, le DPOX180H passe à 180 MHz et à l'affichage à phosphore numérique, qui superpose des milliers de balayages pour révéler les anomalies fugitives qu'un affichage classique écrase. Son générateur DDS monte à 20 MHz. C'est le choix des signaux rapides et des utilisateurs avancés.
Quel 3 en 1 à multimètre intégré emporter sur le terrain ?
Quatre modèles réunissent oscilloscope, multimètre et générateur dans un boîtier de poche. Le 2C53T est le plus équilibré : deux voies de 50 MHz à 250 Méch/s, multimètre 19999 points et batterie de 3000 mAh, le tout protégé par fusibles céramiques et certifié CAT II 300 V. Le 2C53P offre les mêmes 50 MHz avec un écran tactile IPS de 4,3 pouces, FFT et mode X-Y : plus confortable, un peu moins compact.
Le 2C23T réduit la bande passante à 10 MHz pour un tarif d'entrée de gamme : parfait pour l'électronique générale, les alimentations et les débutants. Enfin, les DST-210 et DST-201 inversent la logique : ce sont d'abord des multimètres True RMS auxquels s'ajoute une vue oscilloscope, l'idéal de l'électricien curieux de formes d'onde.
Pour réparer : les testeurs de composants FNIRSI DSO-TC3 et DSO-TC4
Le DSO-TC3 combine oscilloscope, générateur et testeur de composants : on branche un transistor, une diode ou un condensateur inconnu sur son support, et l'appareil l'identifie avec son brochage et ses caractéristiques. Le DSO-TC4 affiche 10 MHz de bande passante à 48 Méch/s et ajoute la protection Anti-Burn contre les erreurs de branchement, précieuse pour les mains qui apprennent.
Pour le tri de composants pur, sans oscilloscope, la marque propose aussi le testeur LCR-P1, et le multimètre S1 complète le poste de mesure.
Pour la poche et la pédagogie : DSO510, DSO153 et DSO152
Trois formats mini ferment la gamme. Le DSO510 offre 10 MHz et un générateur dans un gabarit de télécommande, avec rémanence réglable jusqu'à l'infini et capture d'écran. Le DSO153 tient dans la paume et injecte ses propres signaux de test. Le DSO152, enfin, est la porte d'entrée : une voie, 200 kHz de bande, mesures jusqu'à ±400 V, parfait pour découvrir la mesure de signal ou équiper un club d'électronique sans se ruiner.
Le tableau récapitulatif des modèles
| Modèle | Voies et bande passante | Fonctions | Pour qui |
|---|---|---|---|
| 1014D | 2 x 100 MHz | Générateur, écran 7 pouces | L'établi polyvalent, notre référence |
| 1013D | 2 x 100 MHz | Tactile 7 pouces, batterie | Le grand écran nomade |
| DPOX180H | 2 x 180 MHz | Phosphore numérique, générateur 20 MHz | Signaux rapides, utilisateurs avancés |
| 2C53T | 2 x 50 MHz | Multimètre, générateur | Le 3 en 1 de terrain |
| 2C53P | 2 x 50 MHz | Multimètre, tactile 4,3 pouces | Le 3 en 1 confortable |
| 2C23T | 2 x 10 MHz | Multimètre, générateur | Le 3 en 1 pour débuter |
| DSO-TC4 | 10 MHz | Testeur de composants, Anti-Burn | Réparation et SAV |
| DSO-TC3 | Non précisée par le fabricant | Testeur de composants, générateur | L'identification de composants |
| DSO510 | 10 MHz | Générateur, format mini | Le dépannage de poche sérieux |
| DSO152 | 1 x 200 kHz | Autoset, ±400 V | La découverte et la pédagogie |
Que vaut vraiment la marque FNIRSI ?
Que vaut la marque une fois l'appareil sur l'établi ? Pour l'électronique de loisir et le dépannage courant, le rapport prestations-prix est difficile à battre : écrans lisibles, prise en main immédiate, fonctions qui coûtaient dix fois plus cher il y a quinze ans. Les limites existent et il faut les connaître : les bandes passantes annoncées sont des maxima constructeur, la précision n'est pas celle d'un instrument de métrologie certifié, et les sondes livrées méritent d'être remplacées par de meilleures pour les mesures fines.
Chez nous, chaque appareil est neuf, officiel et garanti 24 mois. Sur plusieurs fiches de la gamme, dont le 1014D, le 1013D, le 2C23T, le 2C53P, le 2C53T et le DSO153, vous trouverez la notice du fabricant en PDF, en français, téléchargeable directement sous les caractéristiques : vérifiez la ligne « Documents » de la fiche produit avant l'achat si ce point compte pour vous.
Les questions qu'on me pose
Quel oscilloscope FNIRSI choisir pour débuter ?
Le 2C23T si vous voulez un 3 en 1 de poche avec multimètre, ou le 1014D si vous montez un poste d'établi durable : ses deux voies de 100 MHz et son générateur couvrent la quasi-totalité de l'électronique amateur sans limite frustrante.
Le FNIRSI 1014D vaut-il le coup ?
Oui, c'est le meilleur équilibre de la gamme : 100 MHz sur deux voies, 1 Géch/s, générateur intégré et grand écran de 7 pouces. Il ne remplace pas un instrument de laboratoire certifié, mais pour l'atelier, l'enseignement et la réparation, il fait très largement le travail.
Quelle différence entre le DSO-TC3 et le DSO-TC4 ?
Les deux combinent oscilloscope, générateur et testeur de composants. Le DSO-TC4 ajoute une bande passante de 10 MHz, un échantillonnage de 48 Méch/s et la protection Anti-Burn qui préserve l'entrée en cas de mauvais branchement des sondes.
Les oscilloscopes FNIRSI sont-ils fiables ?
Pour l'usage visé, l'électronique amateur et le dépannage, oui : c'est du matériel honnête, endurant et très bien équipé pour son prix. Il ne vise pas la métrologie certifiée, et une bande passante confortablement supérieure à vos signaux reste la meilleure assurance de mesures propres.
Où trouver la notice en français d'un oscilloscope FNIRSI ?
Sur la fiche produit de la boutique : pour plusieurs modèles, dont le 1014D, le 1013D, le 2C53T et le 2C53P, la notice PDF du fabricant en français est téléchargeable sous les caractéristiques, dans la ligne « Documents ».
